Sistema de posicionamento ELZU-W (correia dentada).

Pórtico de superfície composto por dois eixos Y e um eixo X reforçado. A unidade é acionada por uma correia rotativa, que permanece conectada através de vários pontos de deflexão. Devido ao perfil retangular reforçado, podem ser absorvidos torques e cargas mais altas. Além disso, são asseguradas uma estabilidade muito alta e uma baixa deflexão para sistemas de eixos longos. Vantagem: Apenas pequenas massas são movidas e, portanto, é possível obter altas acelerações.

Precisão de repetição:
± 0,5 mm

Velocidade:
v ≤ 6 m / s

Aceleração:
max. 20 m / s²

Função:

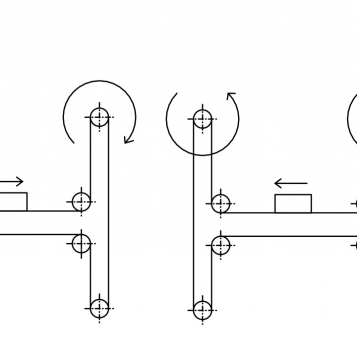

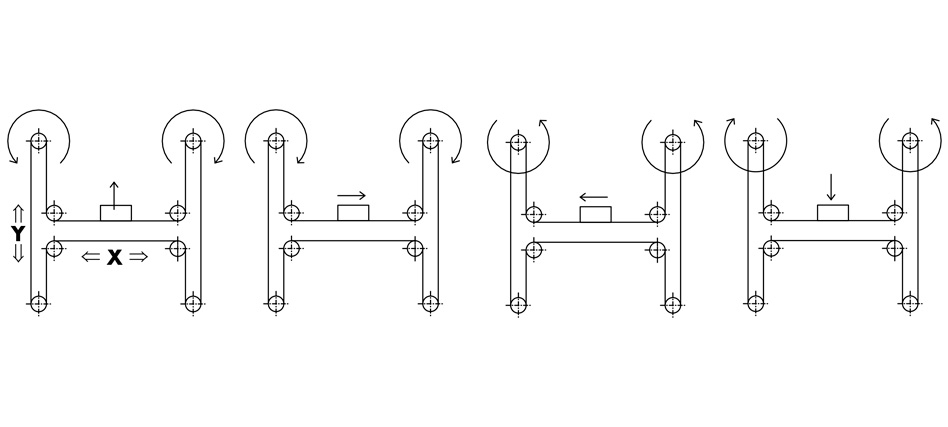

Pórtico de superfície composto por dois eixos Y e um eixo X. A unidade é acionada por uma correia rotativa, que permanece conectada através de vários pontos de deflexão. Devido ao perfil retangular, podem ser recuperados altos torques e cargas. Além disso, são asseguradas uma estabilidade muito alta e uma baixa deflexão para sistemas de eixos longos. A tensão da correia pode ser facilmente reajustada através de um dispositivo de tensionamento dentro da carruagem. O movimento é realizado por dois motores. A coordenada fica na diagonal dos pontos de deflexão do eixo X. Vantagem: Apenas pequenas massas são movidas e, portanto, é possível obter altas acelerações.

Posição de montagem:
Conforme necessário. Comprimento máximo e largura 3.000 mm.

Montagem da carruagem:
Por ranhuras em T.

Montagem da unidade:
Por ranhuras em T ou furos roscados no bloco de rolamentos, conjuntos de montagem.
