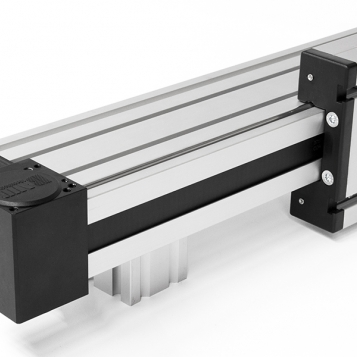

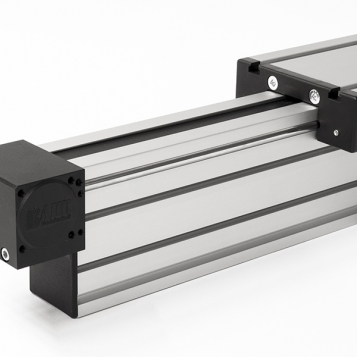

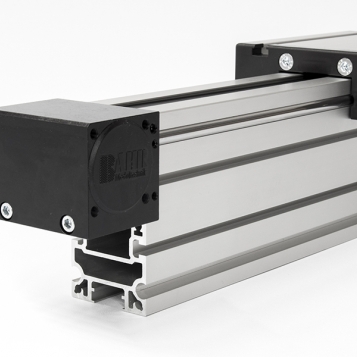

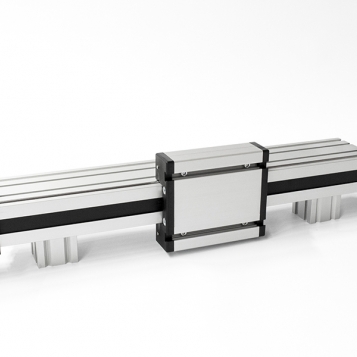

Sistema de posicionamento MLZ-W.

Unidade linear mecânica com guias de rolos externos. Devido ao perfil retangular, podem ser recuperados torques e cargas mais altas. Além disso, são asseguradas uma estabilidade muito alta e uma baixa deflexão para sistemas de eixos longos.

Tamanhos:
60, 60S

Precisão de repetição:
± 0,1 mm

Velocidade:
v ≤ 8 m / s

Função:

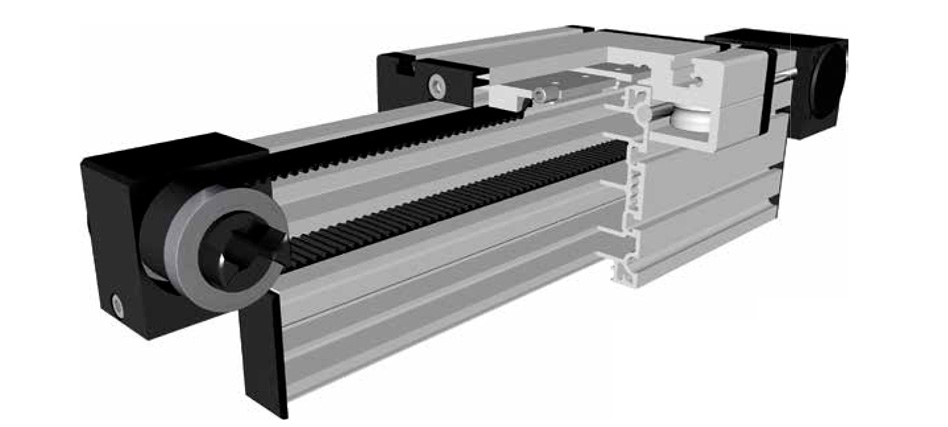

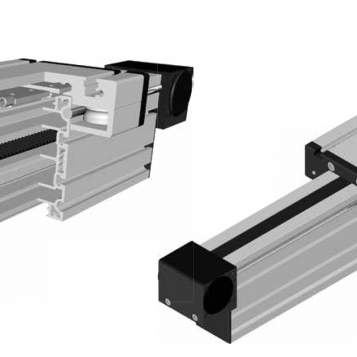

O corpo da guia consiste num perfil quadrado de alumínio com hastes de aço endurecidas internas, paralelas. A carruagem de guia, que é conduzida ao longo dos eixos por uma correia dentada, move-se no corpo da guia com rolamentos lineares internos que são ajustáveis sem folga. A vantagem deste sistema: A correia dentada é guiada dentro do perfil, para que o sistema seja independente da posição de montagem. A tensão da correia pode ser facilmente reajustada através de um dispositivo de tensionamento dentro da carruagem. Este dispositivo também ajuda a ajustar a simetria das carruagens em aplicações onde duas unidades lineares paralelas são usadas.

Posição de montagem:
Conforme necessário, comprimento máximo 6.000 mm sem articulações.

Montagem da carruagem:
Por ranhuras em T.

Montagem da unidade:
Por ranhuras em T ou furos roscados no bloco de rolamentos, conjuntos de montagem.
