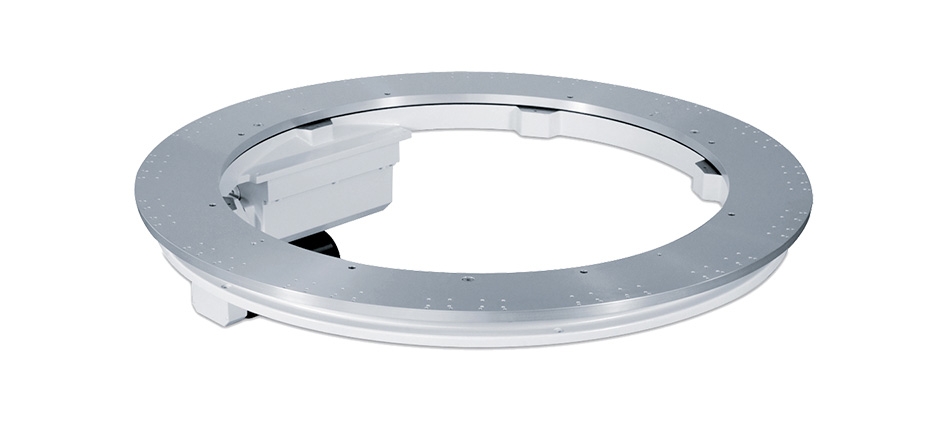

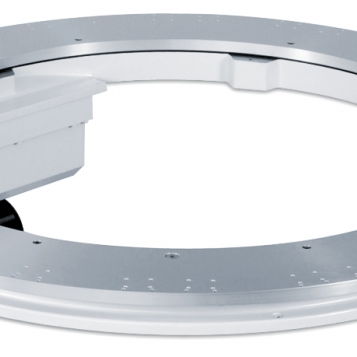

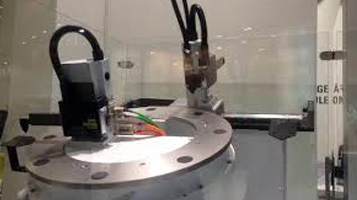

Anel indexador TR 1500.

Mesa rotativa de indexação com grande abertura central, design extremamente plano e grande nível de precisão. O design em forma de anel permite espaço livre extra. O anel giratório de alumínio pode ser ajustado às suas especificações em termos de diâmetro e espessura.

INFORMAÇÃO GERAL
. Diâmetro máximo recomendado do equipamento: aproximadamente 3000 mm

DADOS TÉCNICOS
. Tensão (tensões personalizadas disponíveis a pedido): 230/400 V
. Frequência: 50 Hz
. Precisão de indexação: 30 arcsec (± 15 ")
. Equilíbrio axial da flange de transmissão: (a Ø 1275 mm) 0,08 mm
. Desligamento axial, incluindo o anel rotativo: (a Ø 1500 mm) 0,1 mm
. Concentração da flange de saída: 0,04 mm
. Paralelismo entre a flange de saída e a superfície de parafuso da caixa: 0,08 mm
. Peso total, incluindo motor: 400 kg
Os valores indicados para a eliminação axial e a concentricidade só podem ser alcançados com superfícies de montagem precisas.

DADOS DE CARGA (para a flange de saída)
. Torque estático: 5000 Nm
. Momento de inclinação dinâmico permitido: 3200 Nm
. Força axial dinâmica permitida: 16000 N
. Força radial dinâmica permitida: 16000 N
Cargas combinadas e forças de processo permitidas somente após a inspeção pela WEISS.
