Anel indexador TR 750.

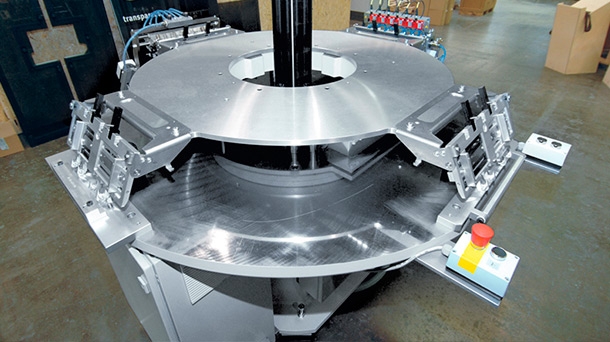

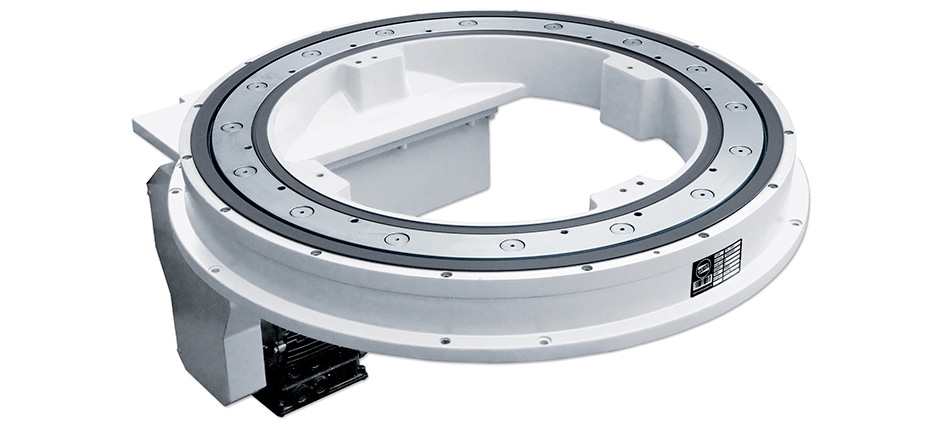

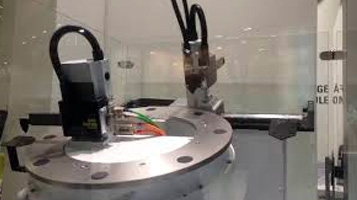

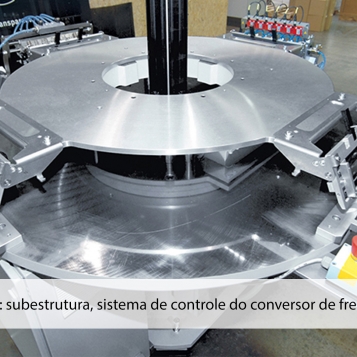

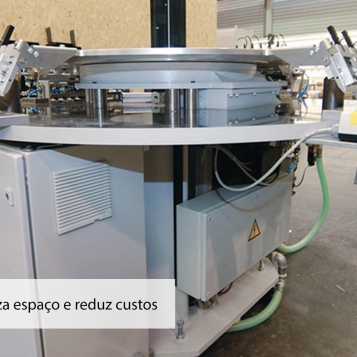

Mesa rotativa de indexação com grande abertura central, design extremamente plano e grande nível de precisão. O design em forma de anel permite espaço livre extra. O anel giratório de alumínio pode ser ajustado às suas especificações em termos de diâmetro e espessura.

INFORMAÇÃO GERAL
. Diâmetro máximo recomendado do equipamento: aproximadamente 1500 mm

DADOS TÉCNICOS
. Tensão (tensões personalizadas disponíveis a pedido): 230/400 V
. Frequência: 50 Hz
. Precisão de indexação (arc seg): 36 arcsec (± 18 ")
. Equilíbrio axial da flange de transmissão: (a Ø 635 mm) 0,05 mm
. Equilíbrio axial, incluindo o anel rotativo: (a Ø 750 mm) 0,07 mm
. Max. concentricidade: 0,03 mm
. Paralelismo máximo da superfície do anel em relação ao apoio da carcaça: 0,05 mm
. Peso total, incluindo o motor: 230 kg
Os valores indicados para a eliminação axial e a concentricidade só podem ser alcançados com superfícies de montagem precisas.

DADOS DE CARGA (para a flange de saída)
. Torque estático: 2500 Nm
. Momento de inclinação dinâmico permitido: 750 Nm
. Força axial dinâmica permitida: 7000 N
. Força radial dinâmica permitida: 7000 N
Cargas combinadas e forças de processo permitidas somente após a inspeção pelo WEISS.
