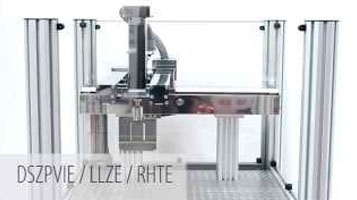

Sistema de posicionamento DSZPVIE.

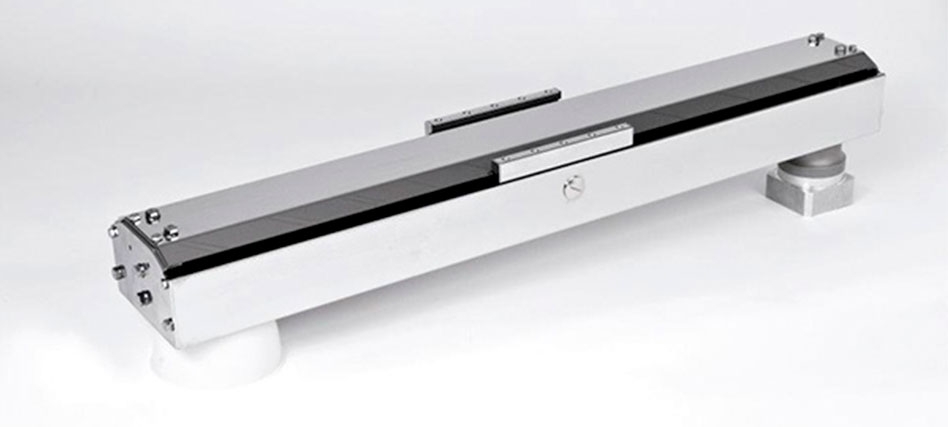

Sistema mecânico com um trilho de esferas duplas integrado dentro do perfil. O sistema é acionado por uma correia interna. Uma polia está acoplada num eixo de engrenagem planetária. Fechado com um invólucro de aço inoxidável e componentes.

Tamanhos: 160, 200

Repetibilidade:
± 0,1 mm

Velocidade:
v ≤ 6 m / s

Função:
Esta unidade é coberta por uma chapa de aço inoxidável (espessura 0,37mm, material 1.4301). A carruagem é movida por uma correia. No lado do acionamento, a polia é suportada no eixo de uma engrenagem planetária. A tensão da correia pode ser reajustada por um simples ajuste do parafuso no lado oposto da unidade. Uma chapa de alumínio curva especial cobre o lado da carruagem. Existe apenas um pequeno espaço entre a carruagem e a chapa de alumínio.

Posição de montagem:
Conforme necessário, comprimento máx.
DSZPVIE 120 / 1600mm,
DSZPVIE 160 / 1800mm,
DSZPVIE 200 / 2000mm

Montagem da carruagem:
Por furos roscados

Montagem da unidade:
Por ranhuras em T e conjuntos de montagem, perfura a tampa.

Tipo de cinto:
HTD com reforço de aço, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.
