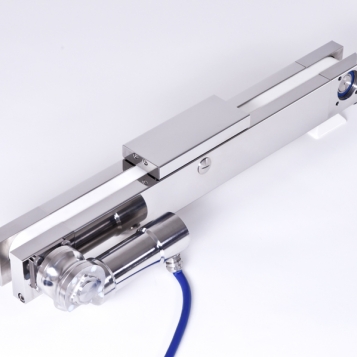

Sistema de posicionamento QLZE.

Como o QLZ, mas com uma cobertura de aço inoxidável ou componentes de aço inoxidável, respetivamente.

Tamanhos: 60, 80, 100

Repetibilidade:
± 0.1 mm

Velocidade:
max. 4 m/s

Função:
Esta unidade consiste em um perfil de alumínio quadrado com uma guia de rolo integrada e é coberta por uma chapa de aço inoxidável (espessura 0,37 mm, material 1,4301). A carruagem é conduzida por uma correia dentada. A tensão da correia pode ser reajustada por um simples dispositivo de ajuste do parafuso na carruagem. Este dispositivo também pode ser usado para ajuste simétrico de duas ou mais unidades lineares que funcionam paralelamente. Esta unidade linear baseia-se no QLZ e é adequada para aplicação em salas limpas da classificação da sala limpa 1000 (correspondente ao padrão US Fed 209 E).

Posição de montagem:
Conforme solicitado. Max. Comprimento 3.000 mm sem juntas.

Montagem da carruagem:
Por T-nuts e furos através da tampa.

Montagem da unidade:
Por T-nuts e furos através da tampa.

Desempenho da correia:
HTD com reforço kevlar, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.

Suporte de transporte:
Na versão standard, a carruagem funciona em 4 rolos que podem ser ajustados e mantidos em uma posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.
