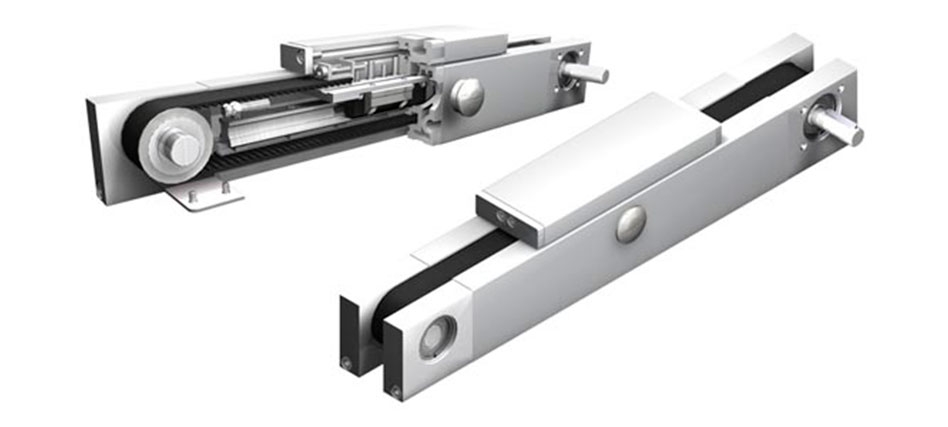

Sistema de posicionamento QSZE.

Como o QSZ, mas com componentes de aço inoxidável ou aço inoxidável, respectivamente.

Tamanhos: 60, 80, 100

Repetibilidade:
± 0,1 mm

Velocidade:
max. 4 m / s

Função:

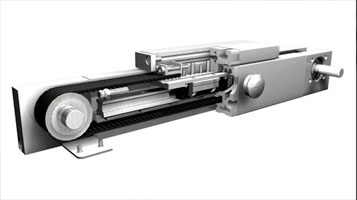

Esta unidade é coberta por uma chapa de aço inoxidável (espessura 0,37 mm, material 1,4301). A carruagem é movida por uma correia. A tensão da correia pode ser reajustada por um simples dispositivo de ajuste do parafuso na carruagem. Este dispositivo também pode ser usado para ajuste simétrico de duas ou mais unidades lineares que funcionam paralelamente.

Posição de montagem:
Conforme solicitado. Max. Comprimento 3.000 mm sem juntas.

Montagem da carruagem:
Por T-nuts e furos através da tampa.

Montagem da unidade:
Por T-nuts e furos através da tampa.

Desempenho da correia:
HTD com reforço kevlar, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.
