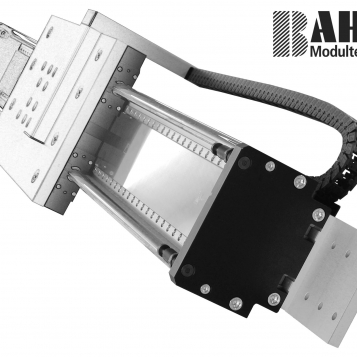

Sistema de posicionamento ALLM.

Unidade linear com sistema mecânico duplo, de rolamentos e guiamento por varões, aplicados no exterior do perfil de alumínio. A carruagem desta unidade de posicionamento é tracionada por um motor linear.

Tamanhos:
203, 204

Repetibilidade:
± 0.05 mm

Velocidade:
max. 8 m/s

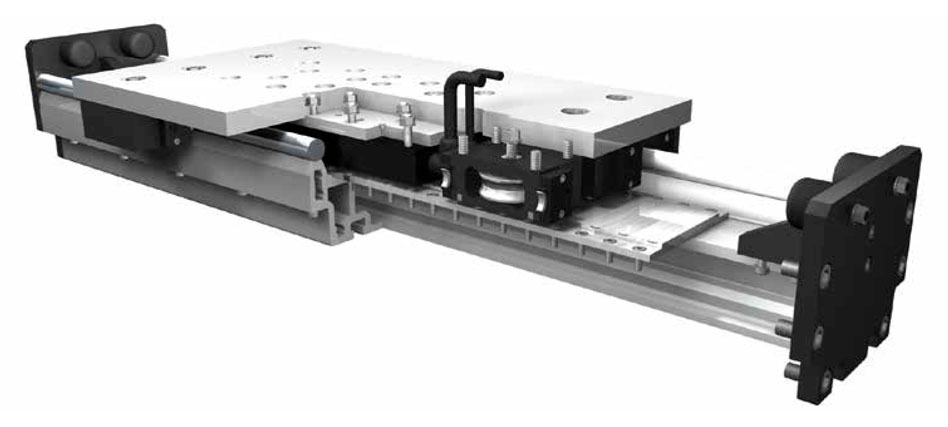

Esta unidade consiste em um perfil de alumínio com fuso de aço endurecido montado no topo do perfil. A carruagem, que tem rolamentos de esferas lineares internas, movem-se ao longo da unidade. A unidade ALLM de motor linear baseia-se no princípio de um motor alternativo linear e síncrono.

Posição de montagem:
conforme necessário. Max. comprimento 6.400 mm sem juntas.

Montagem da carruagem:
por furos roscados.

Montagem da unidade:
por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.
