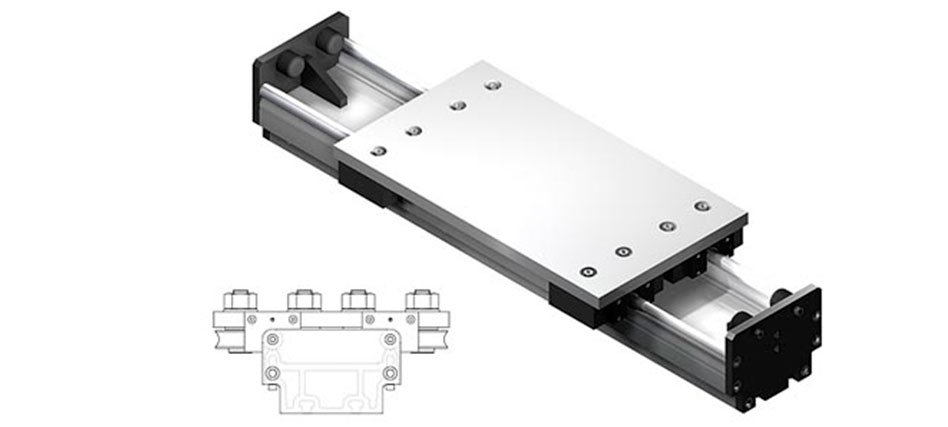

Sistema de posicionamento ALLR.

Unidade linear com sistema mecânico duplo, de rolamentos e guiamento por varões, aplicados no exterior do perfil de alumínio.

Tamanhos:
203, 204

Velocidade:
máx. 8 m/s

Esta unidade consiste num perfil de alumínio com fuso de aço endurecido montado no topo do perfil. A carruagem possui rolamentos de esferas lineares internas. A unidade está sem drive.

Posição de montagem:
conforme necessário. Max. comprimento 6.400 mm sem juntas.

Montagem da carruagem:
por furos roscados.

Montagem da unidade:
por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Suporte da carruagem:
Na versão padrão, a carruagem funciona em 8 rolos que podem ser ajustados e mantidos numa posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.
