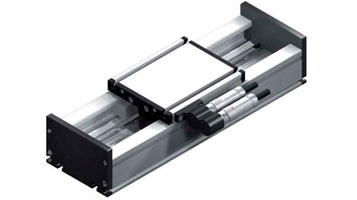

Sistema de posicionamento DLM.

Unidade linear com sistema mecânico duplo, de rolamentos e guias por varões, aplicados sem interior de perfil de alumínio. Uma carruagem desta unidade de posicionamento e tração por um motor linear.

Tamanhos: 120, 160, 200

Repetibilidade:
± 0,1 mm

Velocidade:
max. 8 m / s

A unidade de motor linear DLM baseia-se no princípio de um motor alternativo linear e síncrono.

Posição de montagem:
Como requerido. Max. comprimento 6.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Suporte da carruagem:
Na versão padrão, a carruagem funciona em 10 ou 12 rolos que podem ser ajustados e mantidos numa posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.

Repetibilidade ± 0,05 mm.
Precisão repetida max. ± 0,05 bis 4,000 mm, ± 0,1> 4,000 mm.
