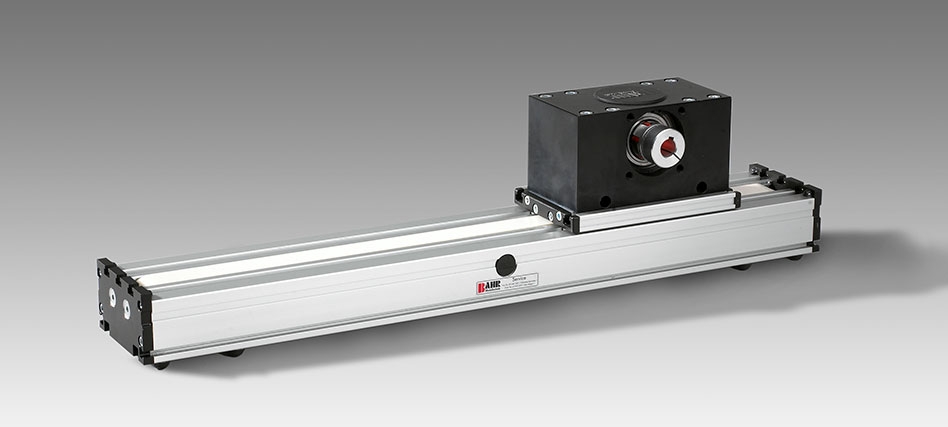

Sistema de posicionamento DLSZ.

Unidade linear com sistema mecânico duplo, de rolamentos e guiamento por varões, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento linear contém a polia motriz, tracionada por correia dentada.

Tamanhos: 120, 160, 200

Repetibilidade:
± 0.1 mm

Velocidade:
max. 6 m/s

Cada polia padrão inclui uma garra de acoplamento de um lado e está equipada com rolamentos de esferas sem manutenção. A tensão da correia pode ser reajustada por um simples dispositivo de ajuste do parafuso na carruagem. Este dispositivo também pode ser usado para ajuste simétrico de duas ou mais unidades lineares que funcionam paralelamente.

Posição de montagem:
Como requerido. Max. comprimento 6.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Desempenho da correia:
HTD com reforço de aço, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.

Suporte da carruagem:
Na versão padrão, a carruagem funciona em 8 rolos que podem ser ajustados e mantidos numa posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.
