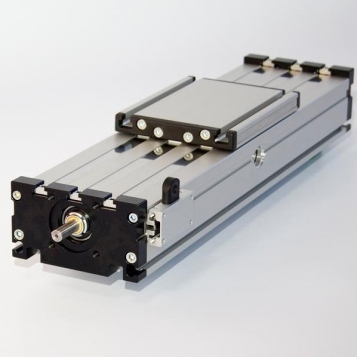

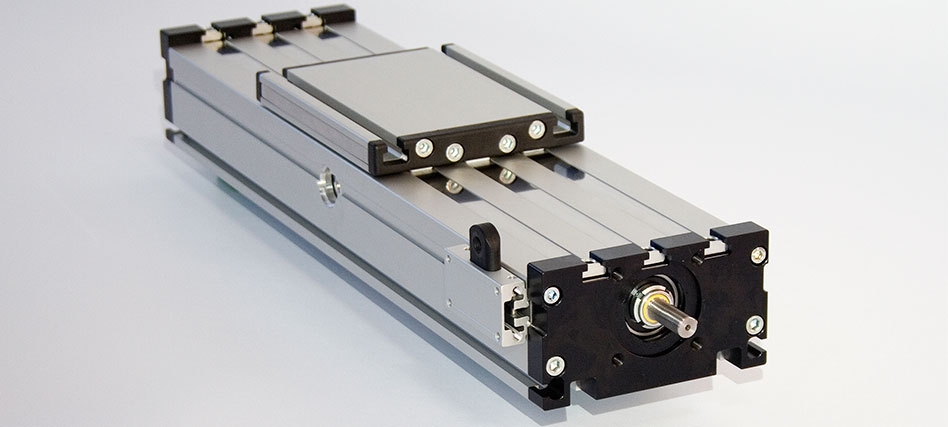

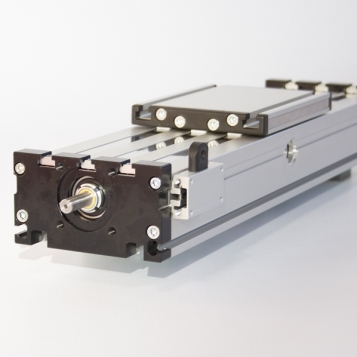

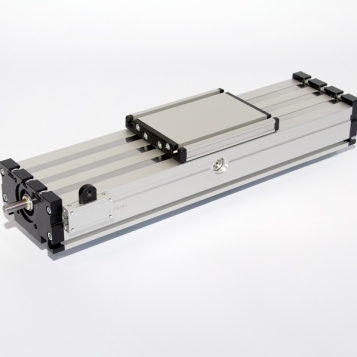

Sistema de posicionamento DLT / DLK.

Unidade linear com sistema mecânico duplo, de rolamentos e guiamento por varões, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento linear é tracionada por um fuso trapezoidal ou fuso de esferas.

Tamanhos:
120, 160, 200

Repetibilidade:
Rosca trapezoidal:± 0.2 mm
Parafuso da esfera:± 0.025 mm

Velocidade:
Rosca trapezoidal: max. 0.5 m/s
Parafuso da esfera: max. 1 m/s

Posição de montagem:
Como requerido. Max. Comprimento 3.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Suporte da carruagem:
Na versão padrão, a carruagem funciona em 8 rolos que podem ser ajustados e mantidos em uma posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.
