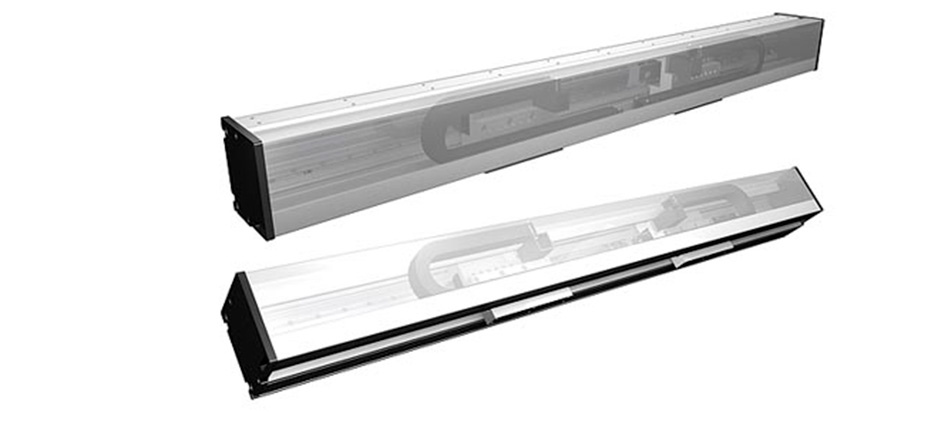

Sistema de posicionamento DLVM.

Unidade linear com sistema mecânico duplo, de rolamentos e guiamento por varões, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento é tracionada por um motor linear.

Tamanho: 200

Repetibilidade:
± 0.1 mm

Velocidade:
max. 8 m/s

A unidade de motor linear DLVM baseia-se no princípio de um motor alternativo linear e síncrono.

Posição de montagem:
Como requerido. Max. comprimento 6.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Suporte da carruagem:
Na versão padrão, a carruagem funciona em 8 rolos que podem ser ajustados e mantidos numa posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.

Repetibilidade ± 0,05 mm.
Precisão repetida max. ± 0,05 bis 4,000 mm, ± 0,1> 4,000 mm.
