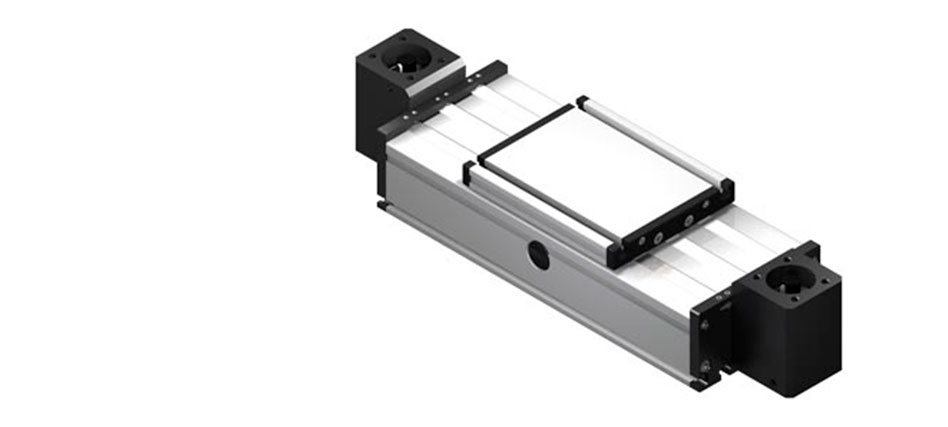

Sistema de posicionamento DLVZ.

Unidade linear mecânica com duas guias internas. O sistema é accionado por uma correia dentada interna. Os pinos são posicionados verticalmente para o transporte.

Tamanhos: 120, 160

Repetibildiade:
± 0.1 mm

Velocidade:
max. 6 m/s

A carruagem é movida por uma correia. A tensão da correia pode ser reajustada por um simples dispositivo de ajuste do parafuso na carruagem. Este dispositivo também pode ser usado para ajuste simétrico de duas ou mais unidades lineares que funcionam paralelamente. As aberturas do corpo de guia são seladas com 3 bandas de cobertura de aço inoxidável para proteger a guia de respingos de água e poeira.

Posição de montagem:
Como requerido. Max. Comprimento 3.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Tipo de correia:
HTD com reforço de aço, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.

Suporte de transporte:
Na versão padrão, a carruagem funciona em 8 rolos que podem ser ajustados e mantidos numa posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.
