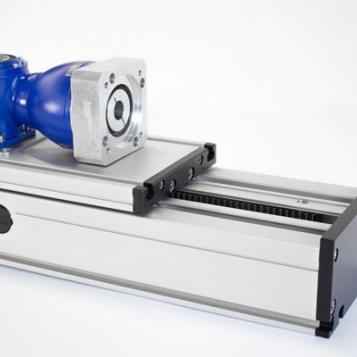

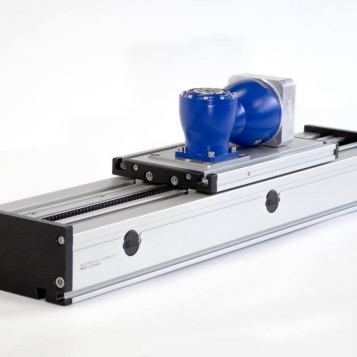

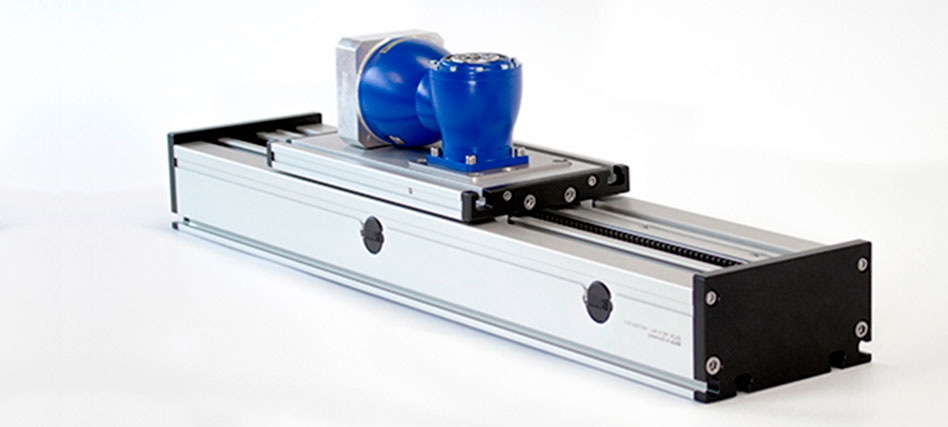

Sistema de posicionamento DLZA.
Marca
Unidade linear com sistema mecânico duplo, de rolamentos e guiamento por varões, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento linear contém a polia motriz e é tracionada por pinhão e cremalheira de precisão. Com este sistema existe a possibilidade de maior dinâmica e melhor repetibilidade.
Tamanhos: 120, 160, 200
Repetibilidade:
± 0.1 mm
Velocidade:
max. 6 m/s

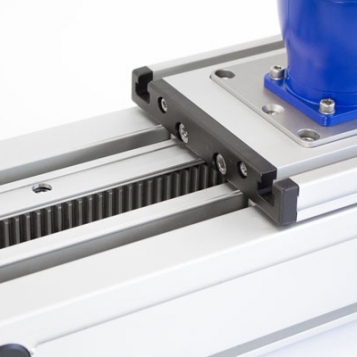

O sistema de cremalheira e pinhão é adequado para operação de servo altamente dinâmico e ideal para movimentos de elevação. O pinhão está equipado com rolamentos de esferas sem manutenção. A cremalheira é lubrificada por uma roda de feltro dentada.
Posição de montagem:
Como requerido. Max. comprimento 6.000 mm sem juntas.
Montagem da carruagem:
Por T-slots.
Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.
Rack:
6h23 Modul 2 (endurecido e moído), repetibilidade ± 0,1 mm.
Suporte da carruagem:
Na versão padrão, a carruagem funciona em 8 rolos que podem ser ajustados e mantidos em uma posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.
