Sistema de posicionamento DLZZ.
Marca

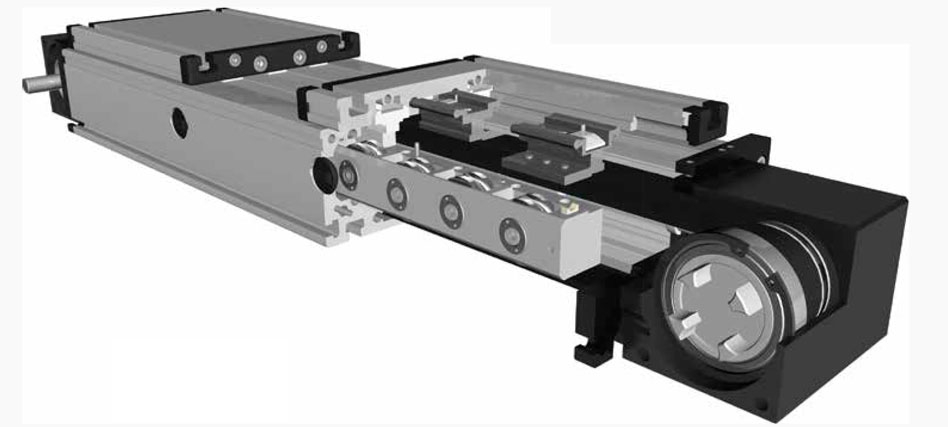

Unidade linear acionada por correia com duas carruagens movidas separadamente.
Tamanho: 200
Repetibilidade:
± 0.1 mm
Velocidade:
max. 6 m/s
Esta unidade consiste num perfil de alumínio retangular com duas guias de roletes integrados. A carruagem é movida por uma correia. Esta unidade possui polias duplas, que correm em rolamentos separados e duas correias de transmissão paralelas e independentes, uma para cada carruagem. As aberturas da carruagem da guia são vedadas por uma cobertura em aço inoxidável para proteger a guia de respingos de água e poeira.
Posição de montagem:
Como requerido. Max. comprimento 4.000 mm sem juntas.
Montagem da carruagem:
Por T-slots
Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.
Tipo de cinto:
HTD com reforço de aço, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.
Suporte de transporte:
Na versão padrão, a carruagem funciona em 8 rolos que podem ser ajustados e mantidos em uma posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.
