Sistema de posicionamento DSM.

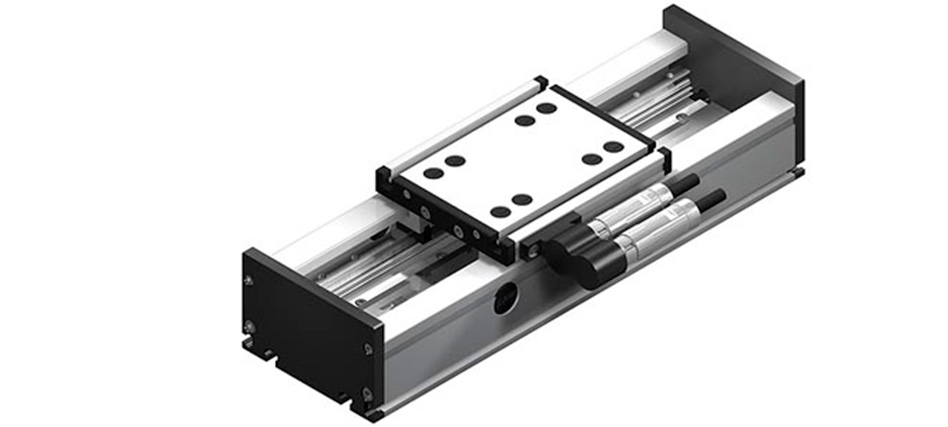

Unidade linear com sistema mecânico duplo, de guias e patins de recirculação de esferas, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento é tracionada por um motor linear.

Tamanho: 120, 160, 200

Repetibilidade:
± 0.1 mm

Velocidade:
max. 8 m/s

A unidade de motor linear DSM baseia-se no princípio de um motor alternativo linear e síncrono.

Posição de montagem:
Como requerido. Max. comprimento 6.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Repetibilidade ± 0,05 mm mm.
Precisão repetida max. ± 0,05mm bis 4.000 mm, ± 0,1> 4.000 mm.
