Sistema de posicionamento DST / DSK.

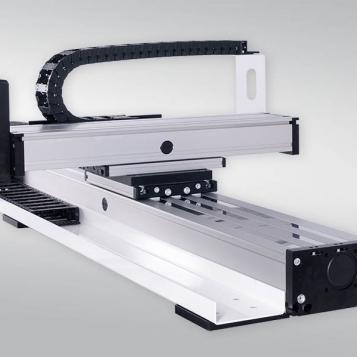

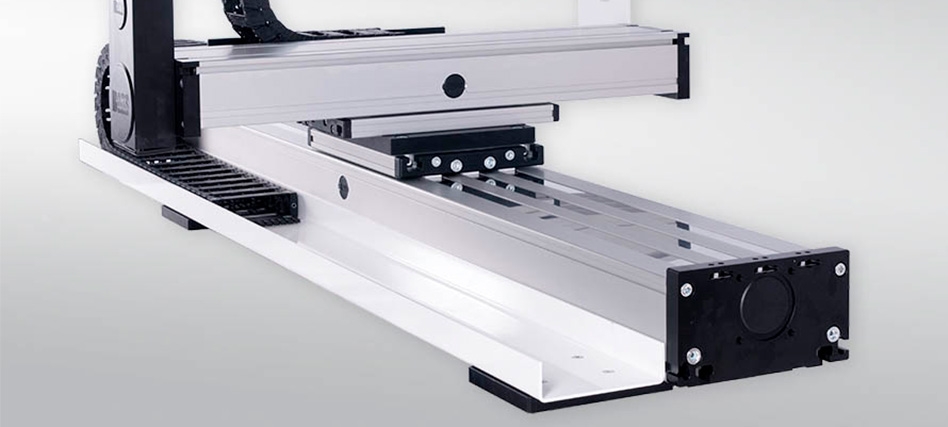

Unidade linear com sistema mecânico duplo, de guias e patins de recirculação de esferas, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento linear é tracionada por um fuso trapezoidal ou fuso de esferas.

Tamanhos: 120, 160, 200

Repetibilidade:
Rosca trapezoidal: ± 0.2 mm
Parafuso de esfera: ± 0.025 mm

Velocidade:
Rosca trapezoidal: max. 0.5 m/s
Parafuso de esfera: max. 1 m/s

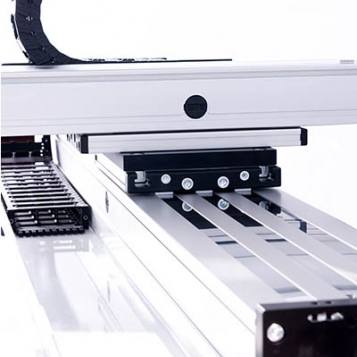

A carruagem desta unidade de posicionamento linear é tracionada por um fuso trapezoidal ou fuso de esferas. Onde duas unidades lineares paralelas são usadas ou onde duas carruagens são montadas numa unidade, o recetor de porca principal pode ser usado para ajustar a simetria das carruagens. As aberturas do corpo de guia são seladas com 3 bandas de cobertura de aço inoxidável para proteger a movimentação de água e poeira.

Posição de montagem:
Conforme necessário, Comprimento máximo 3.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.
