Sistema de posicionamento DST-P / DSK-P.

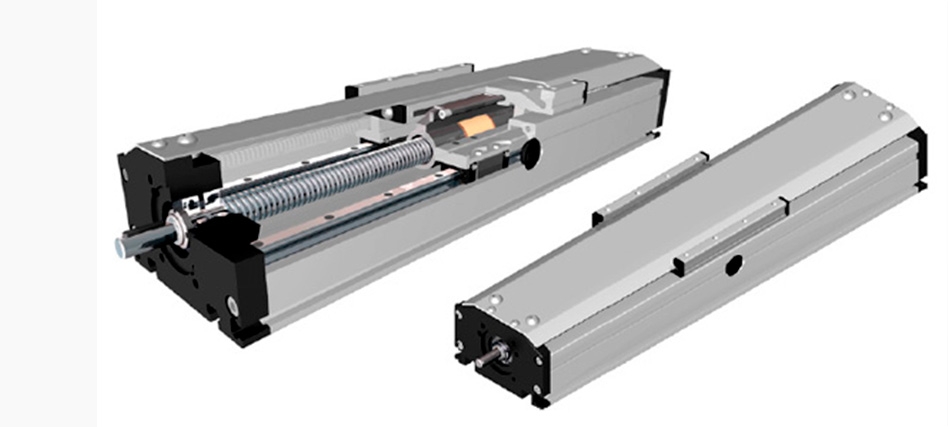

Esta unidade consiste num perfil de alumínio retangular com duas guias de recirculação de esferas integradas. A carruagem é acionada por meio de um eixo de rotação com porca de esferas. Quando são usadas duas unidades lineares paralelas ou quando duas carruagens são montadas numa unidade, a porca de esferas pode ser usada para ajustar a simetria das carruagens. Uma chapa de alumínio especial curva cobre o lado da carruagem. Existe apenas um pequeno espaço entre a carruagem e a chapa de alumínio. O perfil de cobertura pode ser ajustado de acordo com a posição de montagem.

Unidades de fuso

Tamanhos: 120, 160, 200

Repetibilidade:
Rosca trapezoidal: ± 0,2 mm
Parafuso de esfera: ± 0,025 mm

Posição de montagem:
Conforme necessário, Comprimento máximo DST / K 120P / 1600mm, DST / K 160P / 1800mm, DST / K 200P / 2000mm

Montagem da carruagem:
Por furos tapados.

Montagem da unidade:
T-slots
