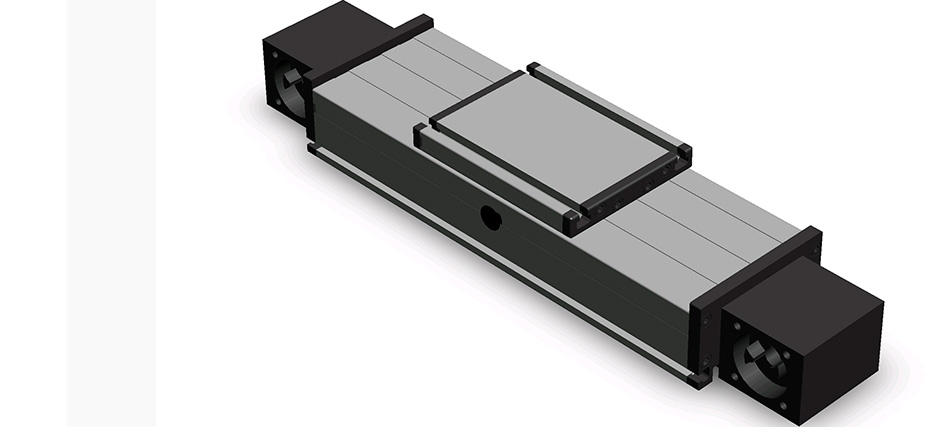

Sistema de posicionamento DSZ.

Unidade linear com sistema mecânico duplo, de guias e patins de recirculação de esferas, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento linear é tracionada internamente por correia dentada.

Tamanhos: 120, 160, 200

Repetibilidade:
± 0.1 mm

Velocidade:
max. 6 m/s

A tensão da correia pode ser reajustada por um simples dispositivo de ajuste do parafuso na carruagem. Este dispositivo também pode ser usado para ajuste simétrico de duas ou mais unidades lineares que funcionam paralelamente. As aberturas do corpo de guia são seladas com 3 bandas de cobertura de aço inoxidável para proteger a guia de respingos de água e poeira.

Posição de montagem:
Conforme necessário, Comprimento máximo 6.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil do slot T.

Tipo de correia:
HTD com reforço de aço, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.
