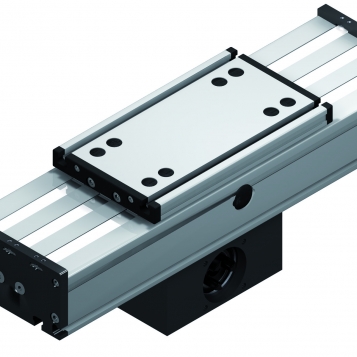

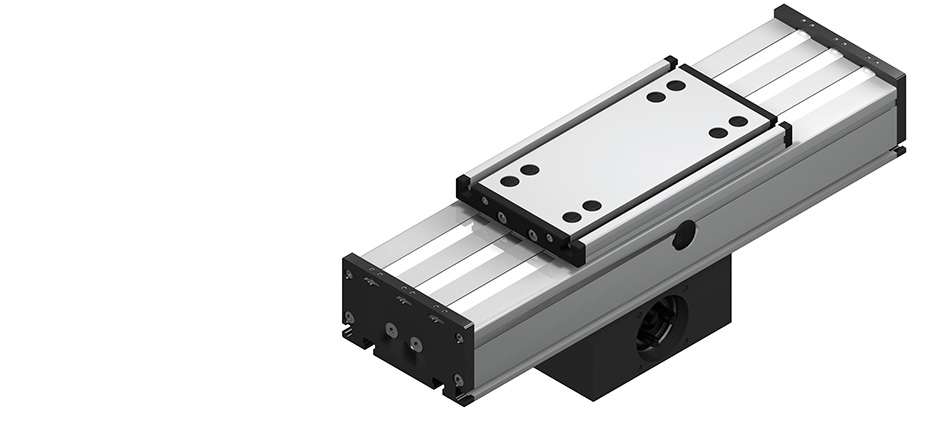

Sistema de posicionamento DSZS.

A mesma função que a unidade DSSZ, só com unidade fixa abaixo do perfil.

Tamanhos: 120, 160, 200

Repetibilidade:
± 0.1 mm

Velocidade:
max. 6 m/s

Uma inovação é que a correia dentada é desviada dentro de um bloco de acionamento posicionado centralmente. O resultado é uma compacidade enorme em relação ao comprimento geral do sistema. A roda dentada tem uma garra de acoplamento na versão padrão. A tensão da correia pode ser reajustada por um simples dispositivo de ajuste do parafuso na carruagem. Este dispositivo também pode ser usado para ajuste simétrico de duas ou mais unidades lineares que funcionam paralelamente. As aberturas do corpo da guia são seladas com 3 bandas de cobertura de aço inoxidável para proteger a guia de respingos de água e poeira. Alternativamente, a abertura também pode ser fornecida sem bandas de capa.

Posição de montagem:
Conforme necessário. Comprimento máximo 6.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Tipo de correia:
HTD com reforço de aço, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.
