Sistema de posicionamento LSN.

Unidade linear mecânica com guia de trilho interno. O sistema é acionado por uma correia giratória. A correia é auto-rastreável e tem um nível de ruído operacional muito baixo. Além disso, é quase livre de vibrações nas seções de transição.

Precisão de repetição:
± 0,1 mm

Velocidade:
v ≤ 6 m / s

Função:

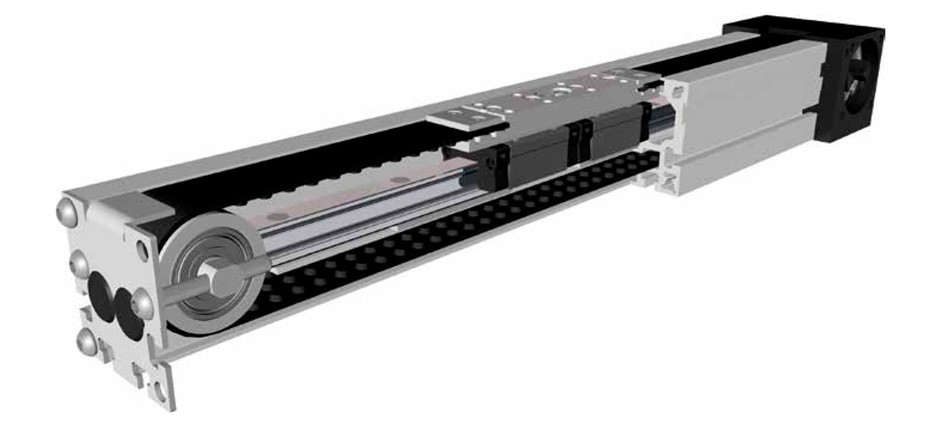

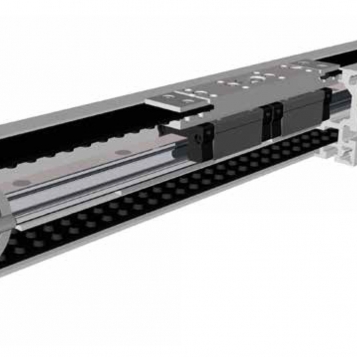

O corpo da guia consiste num perfil quadrado de alumínio com uma guia de trilho integrada. A vantagem deste sistema: A correia é guiada dentro do perfil, para que o sistema seja independente da posição de montagem. A correia tem um nível de ruído operacional muito baixo. Além disso, é quase livre de vibrações nas seções de transição. Na face frontal há uma unidade de deflexão da correia dentada contendo uma polia dentada com duas garras de acoplamento na versão padrão. No lado oposto há uma placa de apoio contendo um dispositivo de tensão para a correia dentada.

Posição de montagem:
Variável, comprimento máximo de uma peça: 6.000 mm.

Ligação da carruagem:
Por furos roscados.

Fixação:
Por ranhuras em T e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.
