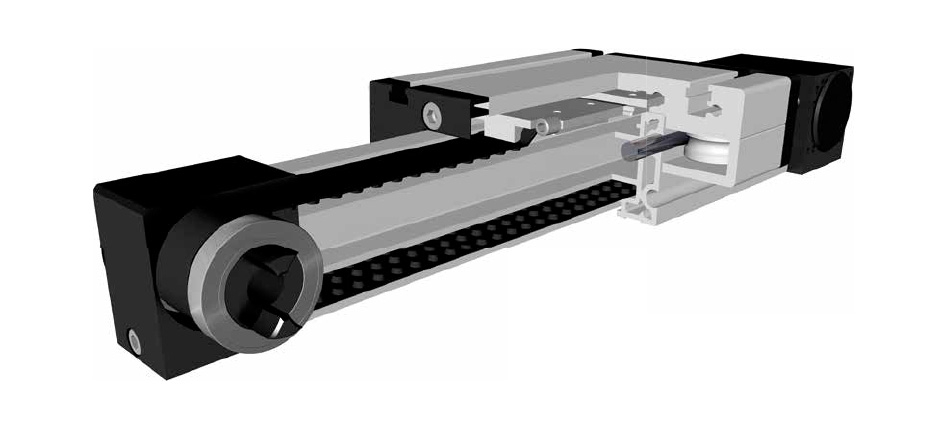

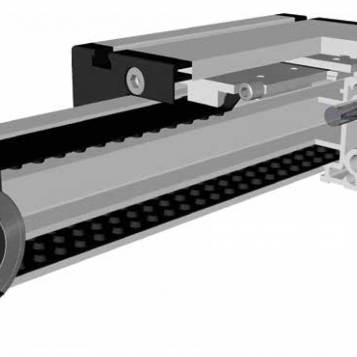

Sistema de posicionamento MLN.

Unidade linear mecânica com guias de rolos externos. O sistema é acionado por uma correia guiada dentro do perfil de guia. A correia é auto-tracking e tem um nível de ruído operacional muito baixo. Além disso, é quase livre de vibrações nas seções de transição.

Tamanhos:
60, 60S

Precisão de repetição:
± 0,1 mm

Velocidade:
v ≤ 8 m / s

Função:
O corpo da guia consiste num perfil quadrado de alumínio com hastes de aço endurecidas internas, paralelas. A carruagem de guia, que é conduzida ao longo dos eixos por uma correia nobbed, move-se no corpo da guia com rolamentos de esferas lineares internos que são ajustáveis sem folga. A vantagem deste sistema: A correia é guiada dentro do perfil, para que o sistema seja independente da posição de montagem.

Posição de montagem:
Conforme necessário, comprimento máximo 6.000 mm sem articulações.

Montagem da carruagem:
Por ranhuras em T.

Montagem da unidade:
Por ranhuras em T ou furos roscados no bloco de rolamentos, conjuntos de montagem.
