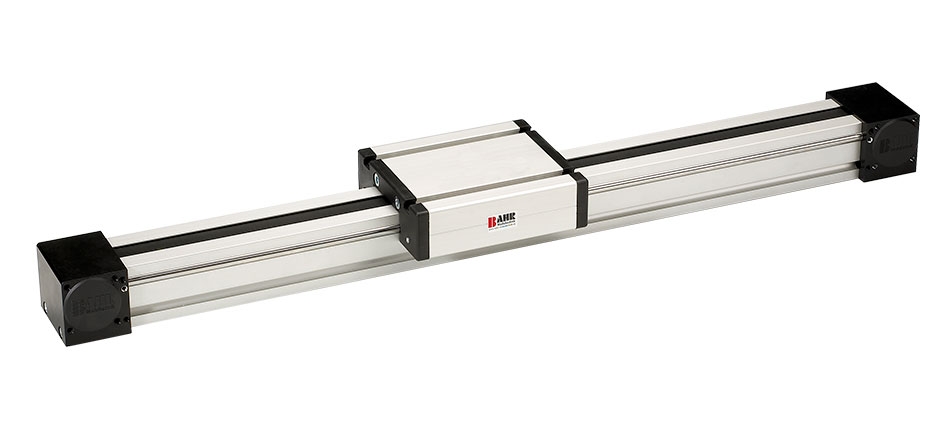

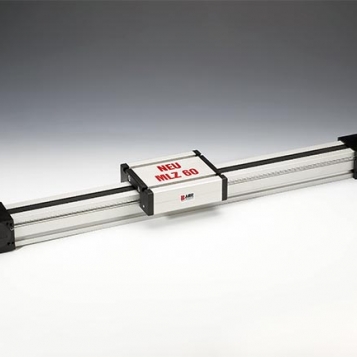

Sistema de posicionamento MLZ.

Unidade linear com sistema mecânico, de rolamentos e guiamento por varões, aplicados no exterior do perfil de alumínio. A carruagem desta unidade de posicionamento linear é tracionada internamente por correia dentada. A posição do veio é horizontal em relação à carruagem.

Correia de transmissão

Tamanhos: 60, 60S, 80, 80S, 100

Repetibilidade:
± 0.1 mm

Velocidade:
max. 8 m/s

Função:
A vantagem deste sistema é que a correia é guiada dentro do perfil, garantindo que a correia está sempre apertada e, assim, permitindo que o sistema seja operado, por exemplo, quando deitado de lado. A tensão da correia pode ser reajustada por um simples dispositivo de ajuste do parafuso na carruagem. Este dispositivo também pode ser usado para ajuste simétrico de duas ou mais unidades lineares que funcionam paralelamente.

Posição de montagem:
Conforme necessário, max. comprimento 6.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por ranhuras em T ou furos roscados no bloco de rolamento, conjuntos de montagem.

Tipo de correia:
HTD com reforço de aço, sem retrocesso ao mudar de direção.
