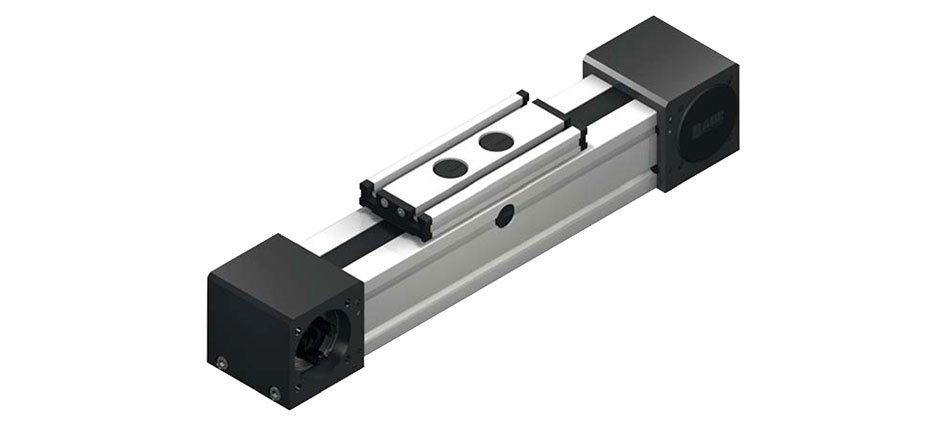

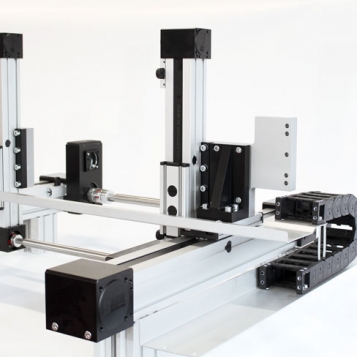

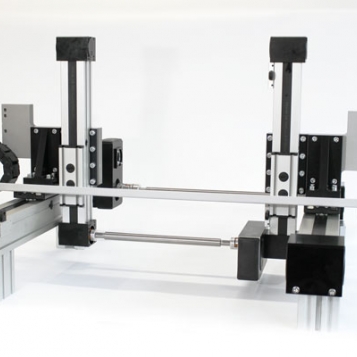

Sistema de posicionamento QLZ.

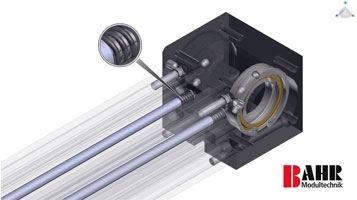

Unidade linear com sistema mecânico, de rolamentos e guiamento por varões, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento linear é tracionada internamente por correia dentada. A unidade linear é adequada para aplicações em salas limpas.

Tamanhos: 60, 80, 100

Repetibilidade:
± 0.1 mm

Velocidade:
max. 6 m/s

Posição de montagem:
Conforme solicitado. Max. comprimento 6.000 mm sem juntas.

Montagem da carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Desempenho da correia:
HTD com reforço de aço, sem retrocesso ao mudar de direção

Suporte de transporte:
Na versão standard, a carruagem funciona em 4 rolos que podem ser ajustados e mantidos numa posição de serviço central. Para carruagens mais longas, o número de rolos pode ser aumentado.
