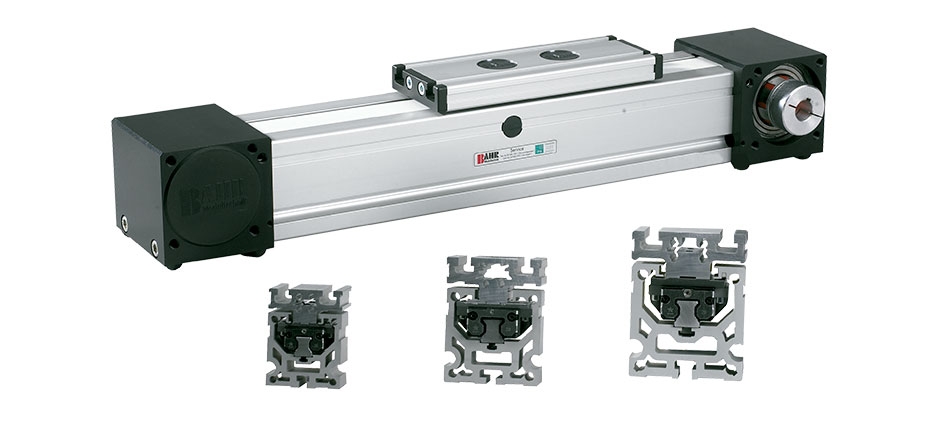

Sistema de posicionamento QSZ.

Unidade linear com sistema mecânico, de guia e patim de recirculação de esferas, aplicados no interior do perfil de alumínio. A carruagem desta unidade de posicionamento linear é tracionada internamente por correia dentada. Neste caso, as unidades lineares são adequadas para utilização, de acordo com a sua finalidade e aplicação, em salas limpas.

Tamanhos: 60, 80, 100, 125

Repetibilidade:
± 0,1 mm

Velocidade:
max. 6 m / s

Posição de montagem:
Conforme solicitado. Max. comprimento 6.000 mm sem juntas.

Montagem do carruagem:
Por T-slots.

Montagem da unidade:
Por T-slots e conjuntos de montagem. O eixo linear pode ser combinado com qualquer perfil de ranhura em T.

Desempenho da correia:
HTD com reforço de aço, sem retrocesso ao mudar de direção, repetibilidade ± 0,1 mm.
