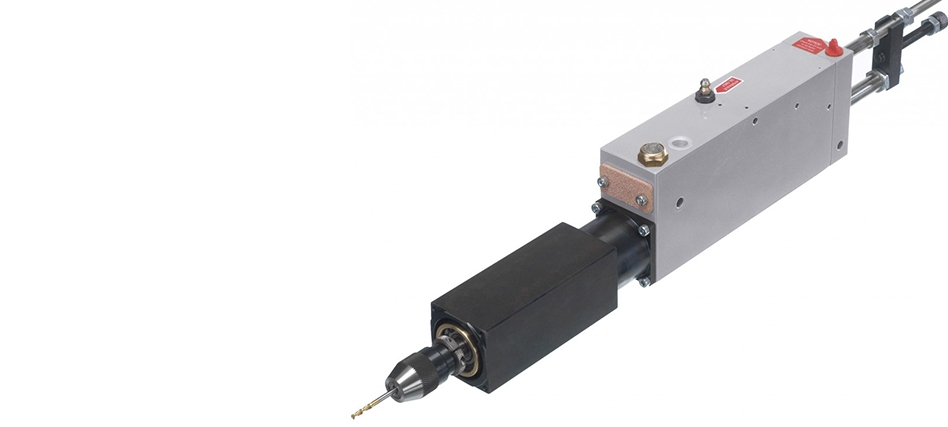

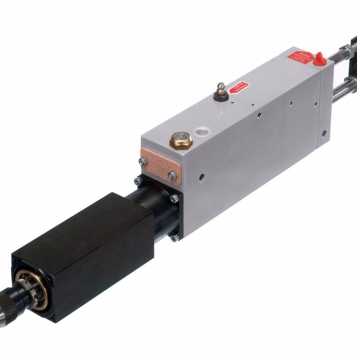

Unidades de furação de ar hidráulico BE(f)P 22.

O design básico do BE(f)P 22 consiste num motor pneumático, um cilindro pneumático e um sistema hidráulico fechado. Esta unidade dispõe de bucha de precisão e de um casquilho de esferas duplo, no qual o guiamento é otimizado, fazendo com que a flutuação na extremidade da bucha seja de 0,01 mm. O curso total pode ser dividido em avanço rápido e curso de trabalho. O regulador de caudal colocado no circuito hidráulico, permite uma afinação exata da velocidade que se pretende, permitindo sempre um recuo rápido.

DADOS TÉCNICOS
. Potência 250 [W]
. Velocidade (ocioso) 2 200-22 000 [rpm]
. Torque * 2,4-0,25 [Nm]
. Impulso (máximo) 600 [N]
. Curso (máximo) 30 (60) [mm]
. Min CCSS** 45 [mm]
. Flutuação (saída bucha)***

FUNÇÕES
. Elevada precisão
. Design extremamente compacto
. Circuito hidráulico interno, permite controlo exato do curso de trabalho
. Ajuste de curso de furação por batente, garante exatidão e repetibilidade
. Baixo nível de ruído
. Consumo mínimo de ar

COMPONENTES NECESSÁRIOS
. Buchas de precisão
. Collets
. Interruptores de limite

ACESSÓRIOS
. Cabeças de múltiplos eixos
. Controladores
