Transmissores de sinal.

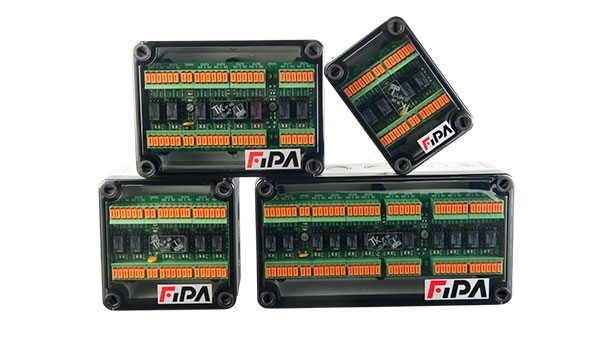

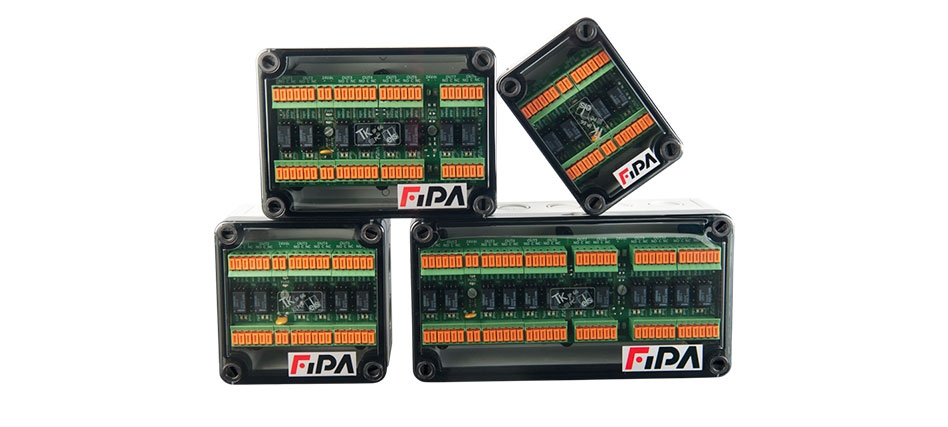

. Redução das entradas necessárias no controlo do robô via agrupamento (lógica de comutação em série E) de vários sinais do sensor
. Entradas PNP, NPN ou contato livre de potencial (NO ou NC)
. Saídas PNP, NPN ou contato livre de potencial (NO)
. LEDs de entrada para solução de problemas simplificada
. Montagem em perfis SLine, MLine ou XLine
. Possibilidade de conexão de várias caixas de comutação
. Porcas e parafusos Slot para SLine / MLine incluídos na entrega

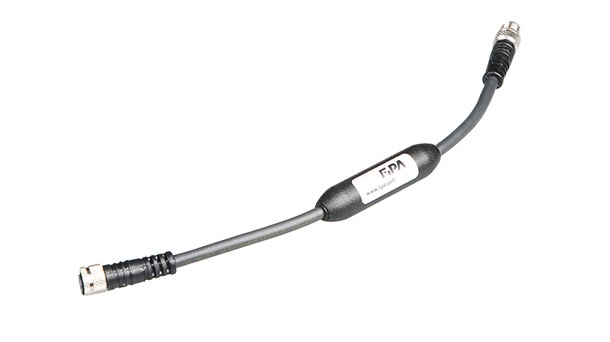

. Conversor de sinal / inversor de sinal vem em dois tipos:
- inversor PNP 20.530 para pinças com deteção indireta de peças
- Conversor PNP-NPN 20.531 para uso de sensores PNP em circuitos NPN
. LEDs para exibir estado de comutação
. Usando o modelo 20.530 com pinças com deteção indireta de peças, ativa a ativação do sinal se uma peça tiver sido capturada
. Recomendado para uso com pinças GR04.091, GR04.111A, GR04.130F

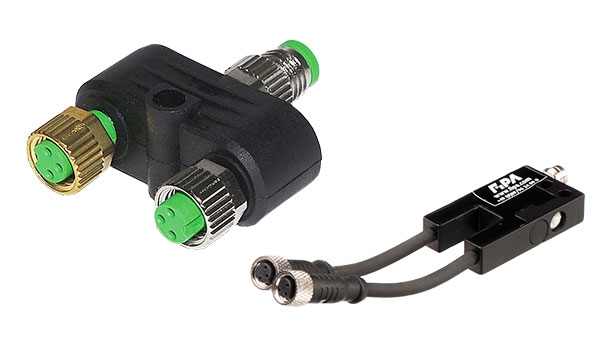

. O acoplador T conecta 2x M8-fêmea com 1x M8-macho
. Interconexão de sinais de sensores em mãos presas
. Por favor, observe para 20.525 e 20.525 / NPN:
Se mais de cinco sensores precisarem ser conectados, recomendamos usar caixas de comutação como GS01.006 em vez de acopladores T

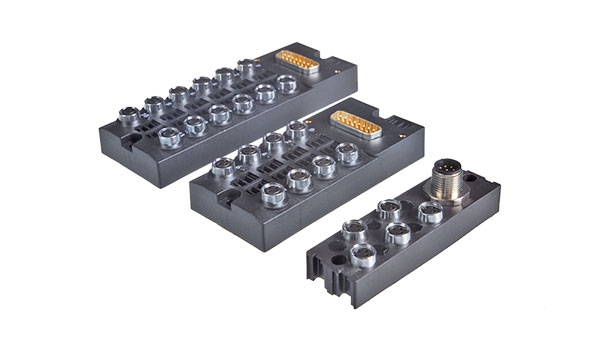

RECOLHA E TRANSMISSÃO DOS SINAIS DOS SENSORES
. Transmite até doze sinais do sensor ao controlador do robô
. Adequado para sensores PNP / NPN ou atuadores de 2 polos
. LED para mostrar estado de comutação
. Os sinais podem ser acoplados através do controlador externo do robô
. Saída comum:
- 20.540: plug M12 de 8 polos, 1,9 m, extremidade aberta, cor do fio conforme DIN 47100 / 11,79
- 20,541 e 20,542: conector D de 15 polos, comprimento do cabo 2 m, extremidade aberta, cor do fio conforme DIN 47100 / 11,79
