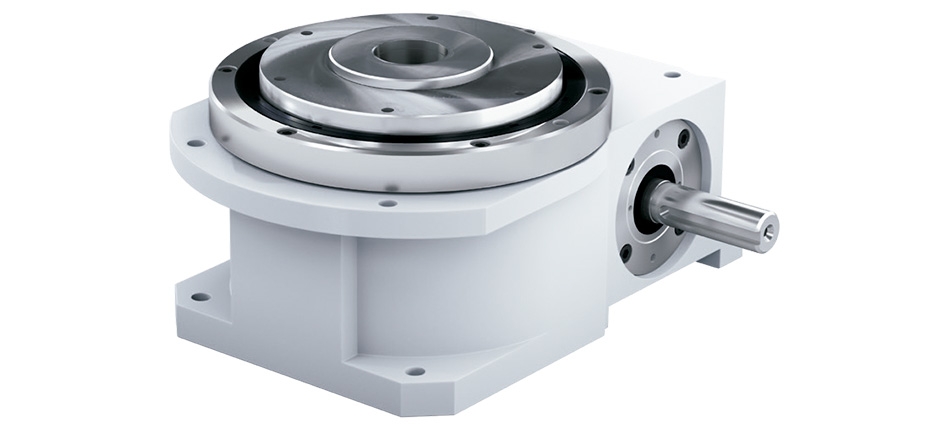

Mesa indexadora de came globoidal - GR 100.

As unidades de indexação rotativa (tipo GR) de came globoidal são ideais para indexação de placas de marcação. Cada um tem um centro através de furos para rotear linhas de suprimento. Essas unidades compactas apresentam movimento controlado por câmera globoidal para velocidade, precisão e fiabilidade.

DADOS TÉCNICOS
. Distância do centro: 108 mm
. Saída oca :: Ø 40 mm through hole
. Diâmetro máximo recomendado do equipamento: * Ø 815 mm
. Número de estações: 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 32 | outras estações disponíveis sob solicitação
. Sentido de rotação: sentido horário, sentido anti-horário, inversão
. Posição de montagem: horizontal, vertical, de cabeça para baixo
. Precisão de indexação: ** 50 arcsec (± 25 "; ± 0,025 mm @ 200 mm de raio)
. Precisão de repetição: ** 24 arcsec (± 12 "; ± 0.012 mm @ 200 mm Raio)

DADOS DE CARGA (para a flange de saída)
. Momento inclinado: 366 Nm
. Max. força axial em movimento: 6471 N
. Max. força radial em movimento: 3235 N
Válida como única carga. A combinação tem de ser verificada duas vezes.

* A dimensão máxima da placa rotativa serve apenas como guia.
O atual raio de inércia efetivo deve ser considerado ao selecionar o modelo do indexador.
** Pode ser menor dependendo do número de paradas e do tipo de indexação.
Personalização na entrada - disponível a pedido
Montagem do motor de engrenagem, sensor, suporte do sensor, câmera de temporização, embreagem de sobrecarga.
