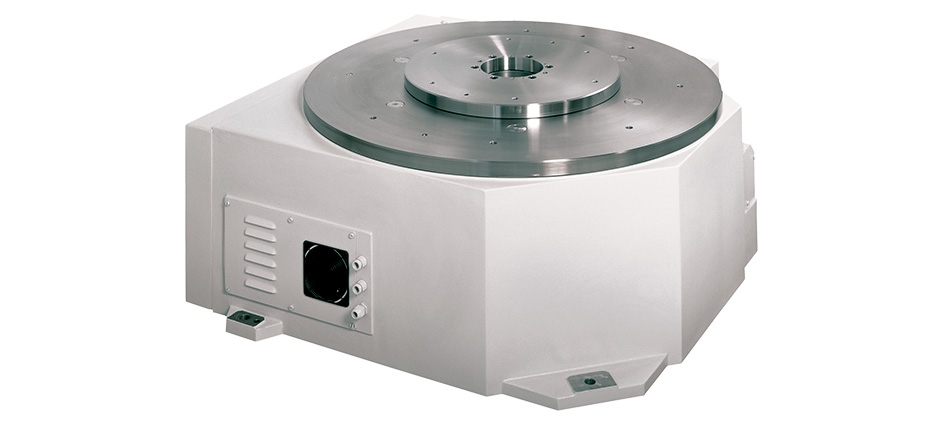

Mesa rotativa indexada TC 1000.

Uma das mesas de indexação mais confiáveis e robustas disponíveis em todo o mundo, que lhe garante uma vida de serviço extremamente longa combinada com uma mudança impressionantemente rápida. Esta mesa, que pode ser o seu aliado no campo da tecnologia de automação, está agora na sua terceira geração. Tão certos da fiabilidade desta mesa com funcionamento suave e silencioso, ao optar pela carta de controlo da marca, a WEISS prolonga a sua garantia de 2 para 4 anos.

INFORMAÇÃO GERAL
. Máximo diâmetro recomendado do equipamento: aproximadamente 5000 mm

DADOS TÉCNICOS
. Tensão (tensões personalizadas disponíveis a pedido): 230/400 V
. Frequência: 50 Hz
. Precisão de indexação *:
Indexação 2-20: 24 arcsec (± 12 ")
Indexação 24-36: 32 arcsec (± 16 ")
. Equilíbrio axial da flange de transmissão: (a Ø 1000 mm) 0,03 mm
. Concentração da flange de saída: 0,03 mm
. Paralelismo entre a flange de saída e a superfície do parafuso da caixa: (a Ø 1000 mm) 0,05 mm
. Peso total, incluindo o motor: 1530 kg
. Min. Diâmetro interno da placa rotativa: 522 mm
* A precisão de posicionamento pode ser melhorada em 10 arcsec a pedido.

DADOS DE CARGA (para a parte central estacionária)
. Torque permitido: 1800 Nm
. Momento de inclinação permitido: 5000 Nm
. Força axial permitida: 40000 N
. Força radial permitida: 17000 N
Cargas combinadas e forças de processo permitidas somente após a inspeção pela WEISS.

DADOS DE CARGA (para a flange de saída)
. Torque estático: 2200 Nm
. Momento de inclinação dinâmico permitido: 13000 Nm
. Força axial dinâmica permitida: 80000 N
. Força radial dinâmica permitida: 45000 N
