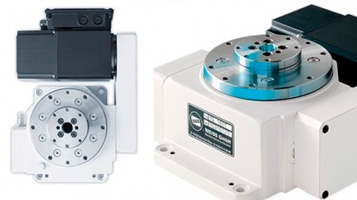

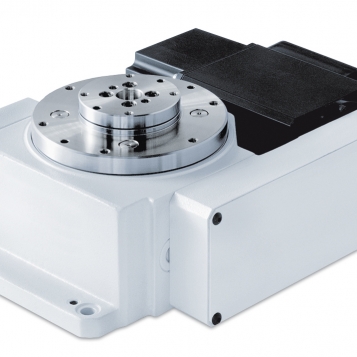

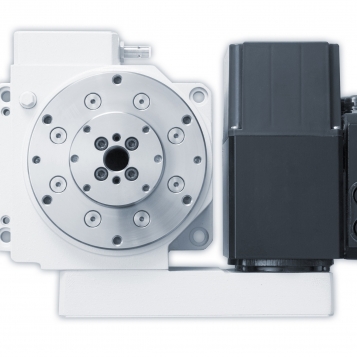

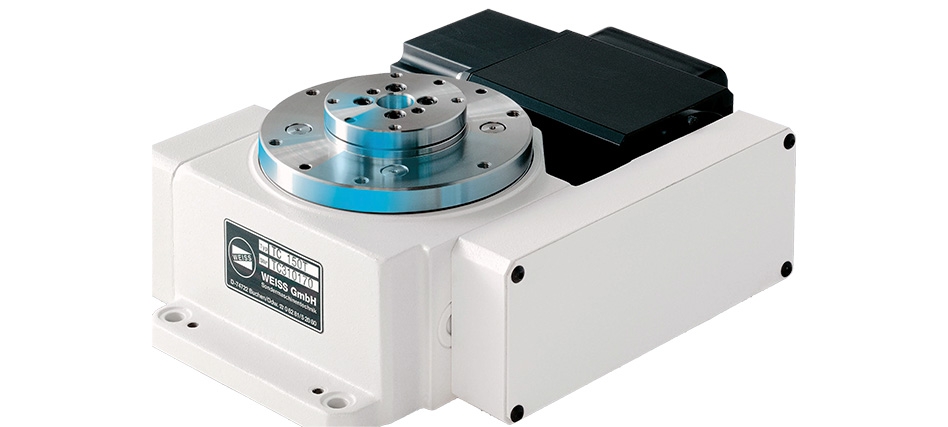

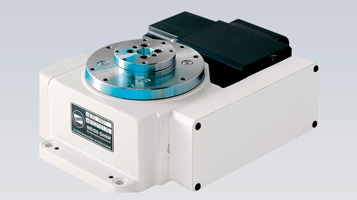

Mesa rotativa indexada TC 150.

Uma das mesas de indexação mais confiáveis e robustas disponíveis em todo o mundo, que lhe garante uma vida de serviço extremamente longa combinada com uma mudança impressionantemente rápida. Esta mesa, que pode ser o seu aliado no campo da tecnologia de automação, está agora na sua terceira geração. Tão certos da fiabilidade desta mesa com funcionamento suave e silencioso, ao optar pela carta de controlo da marca, a WEISS prolonga a sua garantia de 2 para 4 anos.

INFORMAÇÃO GERAL
. Máximo diâmetro de equipamento recomendado: aproximadamente 800 mm
. Opção personalizada para TC0150T: montagem em parafuso de cima (por favor, solicite desenho)

DADOS TÉCNICOS
. Tensão (tensões personalizadas disponíveis a pedido): 230/400 V
. Frequência: 50 Hz
. Precisão de indexação *:
Indexação 2-12: 60 arcsec (± 30 ")
Indexação 16-24: 90 arcsec (± 45 ")
. Saída axial da flange de transmissão: (a Ø 150 mm) 0,01 mm
. Concentração da flange de saída: 0,01 mm
. Paralelismo entre a flange de saída e a superfície de parafuso da caixa: (a Ø 150 mm) 0,03 mm
. Peso total, incluindo motor: 24 kg
. Min. Diâmetro interno da placa rotativa: 80 mm
* A precisão de posicionamento pode ser melhorada em 10 arcsec a pedido.

DADOS DE CARGA (para a parte central estacionária)
. Torque permitido: 140 Nm
. Momento de inclinação permitido: 200 Nm
. Força axial permitida: 3500 N
. Força radial permitida: 2500 N
Cargas combinadas e forças de processo permitidas somente após a inspeção pelA WEISS.

DADOS DE CARGA (para a flange de saída)
. Torque estático: 150 Nm
. Momento de inclinação dinâmico permitido: 500 Nm
. Força axial dinâmica permitida: 5500 N
. Força radial dinâmica permitida: 6000 N
