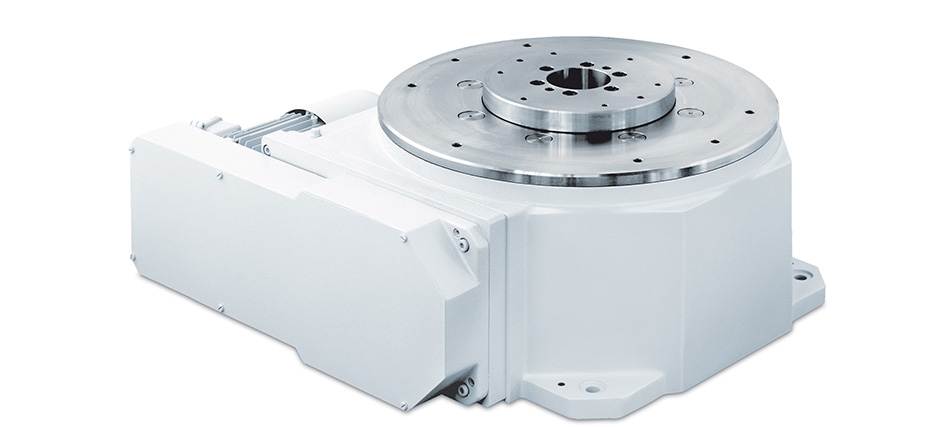

Mesa rotativa indexada TC 500.

Uma das mesas de indexação mais confiáveis e robustas disponíveis em todo o mundo, que lhe garante uma vida de serviço extremamente longa combinada com uma mudança impressionantemente rápida. Esta mesa, que pode ser o seu aliado no campo da tecnologia de automação, está agora na sua terceira geração. Tão certos da fiabilidade desta mesa com funcionamento suave e silencioso, ao optar pela carta de controlo da marca, a WEISS prolonga a sua garantia de 2 para 4 anos.

INFORMAÇÃO GERAL
. Máximo diâmetro de equipamento recomendado: aproximadamente 2000 mm

DADOS TÉCNICOS
. Tensão (tensões personalizadas disponíveis a pedido): 230/400 V
. Frequência: 50 Hz
. Precisão de indexação *:
Indexação 2-12: 30 arcsec (± 15 ")
Indexação 16-48: 40 arcsec (± 20 ")
. Saída axial da flange de transmissão: (a 500 mm) 0,015 mm
. Concentração da flange de saída: 0,015 mm
. Paralelismo entre a flange de saída e a superfície de parafuso da caixa: (a Ø 500 mm) 0,03 mm
. Peso total, incluindo motor: 305 kg
. Min. Diâmetro interno da placa rotativa: 242 mm
* A precisão de posicionamento pode ser melhorada em 10 arcsec a pedido.

DADOS DE CARGA (para a parte central estacionária)
. Torque permitido: 800 Nm
. Momento de inclinação permitido: 2500 Nm
. Força axial permitida: 25000 N
. Força radial permitida: 15000 N
Cargas combinadas e forças de processo permitidas somente após a inspeção pela WEISS.

DADOS DE CARGA (para a flange de saída)
. Torque estático: 1000 Nm
. Momento de inclinação dinâmico permitido: 6000 Nm
. Força axial dinâmica permitida: 25000 N
. Força radial dinâmica permitida: 20000 N
