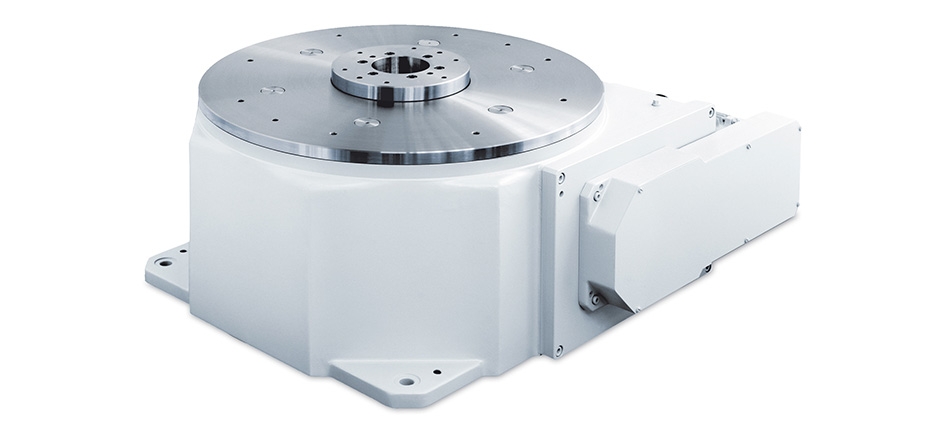

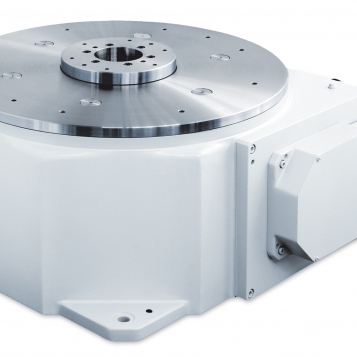

Mesa rotativa indexada TC 700.

Uma das mesas de indexação mais confiáveis e robustas disponíveis em todo o mundo, que lhe garante uma vida de serviço extremamente longa combinada com uma mudança impressionantemente rápida. Esta mesa, que pode ser o seu aliado no campo da tecnologia de automação, está agora na sua terceira geração. Tão certos da fiabilidade desta mesa com funcionamento suave e silencioso, ao optar pela carta de controlo da marca, a WEISS prolonga a sua garantia de 2 para 4 anos.

INFORMAÇÃO GERAL
. Máximo diâmetro de equipamento recomendado: aproximadamente 3000 mm

DADOS TÉCNICOS
. Tensão (tensões personalizadas disponíveis a pedido): 230/400 V
. Frequência: 50 Hz
. Precisão de indexação *:
Indexação 2-12: 24 arcsec (± 12 ")
Indexação 16-60: 32 arcsec (± 16 ")
. Equilíbrio axial da flange do acionamento: (a Ø 700 mm) 0,02 mm
. Concentração da flange de saída: 0,02 mm
. Paralelismo entre a flange de saída e a superfície de parafuso da caixa: (a Ø 700 mm) 0,03 mm
. Peso total, incluindo motor: 660 kg
. Min. Diâmetro interno da placa rotativa: 242 mm
* A precisão de posicionamento pode ser melhorada em 10 arcsec a pedido.

DADOS DE CARGA (para a parte central estacionária)
. Torque permitido: 1000 Nm
. Momento de inclinação permitido: 3000 Nm
. Força axial permitida: 30000 N
. Força radial permitida: 15000 N
Cargas combinadas e forças de processo permitidas somente após a inspeção pela WEISS.

DADOS DE CARGA (para a flange de saída)
. Torque estático: 1400 Nm
. Momento de inclinação dinâmico permitido: 10000 Nm
. Força axial dinâmica permitida: 40000 N
. Força radial dinâmica permitida: 27000 N
