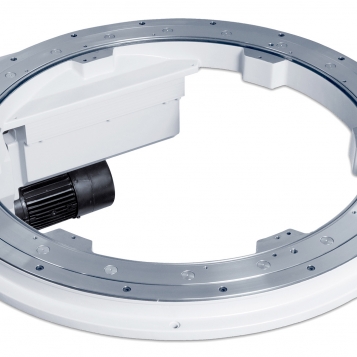

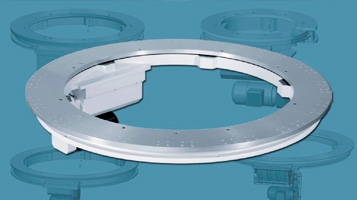

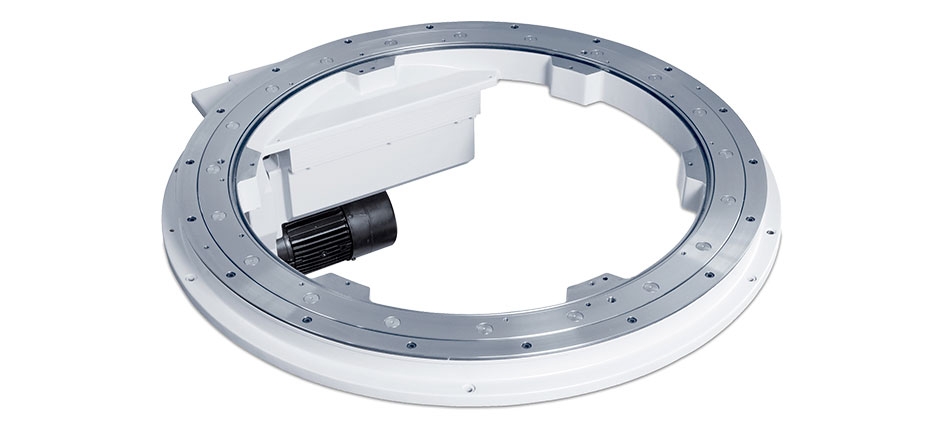

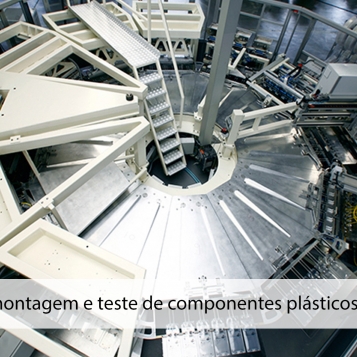

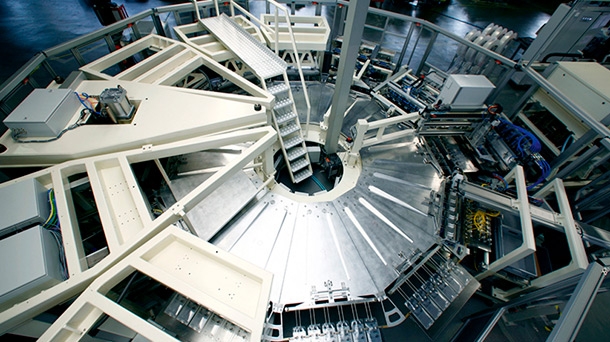

Anel indexador NR 1100Z.

Mesa indexadora com um grande furo central, estrutura extremamente plana e alta precisão de divisão. A estrutura em forma de anel permite espaços livres construtivos adicionais. O anel giratório de alumínio pode ser adaptado às suas exigências, tanto no diâmetro quanto na espessura.

INFORMAÇÃO GERAL
. Diâmetro máximo recomendado do equipamento: aproximadamente 2200 mm

DADOS TÉCNICOS
. Max. velocidade do motor: 2000 rpm
. Max. Velocidade de saída: 23 rpm
. Rácio de transmissão global: Nível K: 88 | Nível G: 176
. Precisão de divisão (arc sec): 36 arcsec (± 18 ")
. Equilíbrio axial da flange de transmissão: (a Ø 945 mm) 0,06 mm
. Equilíbrio axial, incluindo o anel rotativo: (a Ø 1100 mm) 0,07 mm
. Batimento circular radial máx.: * 0,04 mm
. Paralelismo máximo da superfície do anel em relação ao apoio da carcaça: * 0,06 mm
. Peso total sem anel rotativo ou motor: 310 kg
Os valores indicados para a eliminação axial e a concentricidade só podem ser alcançados com superfícies de montagem precisas.

DADOS DE CARGA (para a flange de saída)
. Momento de inclinação dinâmico permitido: 2500 Nm
. Força axial dinâmica permitida: 12000 N
. Força radial dinâmica permitida: 12000 N
Cargas combinadas e forças de processo permitidas somente após a inspeção pelo WEISS.

* Atenção! As tolerâncias de batimento circular axial e radial indicadas somente podem ser alcançadas com superfícies de assentamento exatas.
