Placas de indexagem adicionais.

A WEISS garante a máxima precisão em relação ao desgaste axial e à precisão das peças de todas as nossas placas de indexação adicionais. A mesa de indexação rotativa e a placa de indexação adicional são medidas como uma unidade e a precisão é documentada num certificado de teste.

O método mais rápido, mais fácil e mais seguro é se enviar o seu desenho dimensionado no formato DXF por e-mail.

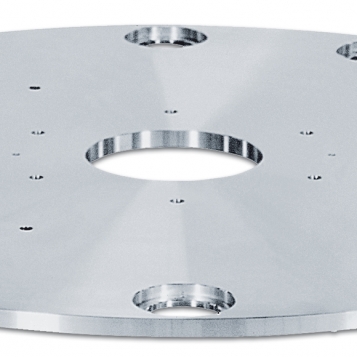

PLACA ESTACIONÁRIA
. Padrão, com aba de vedação integrada para cobrir a fenda entre a placa estacionária e giratória em aço ou alumínio
. Entregue com o furo de montagem e o padrão de furo (incluindo o furo central) apropriado para a mesa, possibilidade de T-slots
. Versão normal com qualidade de batimento circular axial B e 3 perfurações auxiliares de fabrico, seladas por buchas
. Observe! Todos os furos são cegos para evitar o bloqueio acidental da mesa de indexação rotativa

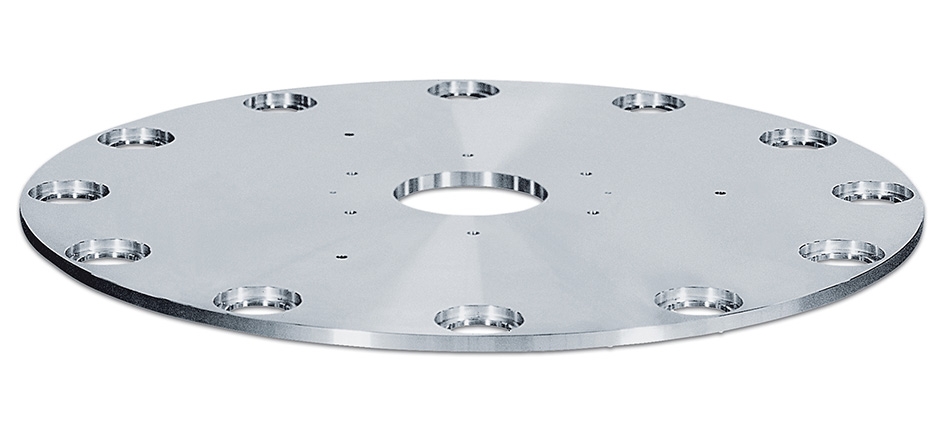

PLACA ROTATIVA
. Maior precisão através do processamento de materiais antigos em salas climatizadas
. Produzida em alumínio na maioria das vezes, para reduzir o peso
. Com esquema de perfuração adequado (a placa é centrada na mesa rotativa indexada com 2 pinos)

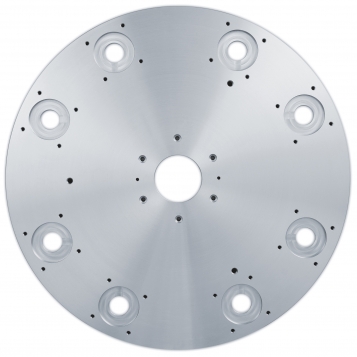

PLACA BASE
. Padrão, com 3 passagens para cabos
. Se necessário, possibilidade abertura para acionamento para baixo
. Antes de posicionar seu equipamento de automação, observe o padrão de furo para a fixação da placa de base no corpo de base
. Possibilidade de ranhuras em T

PRECISÃO GARANTIDA
. Garantimos a maior precisão para planicidade e repetibilidade.
. As medições são tiradas da placa de discagem de indexação quando montadas na unidade de indexação rotativa. A precisão está documentada num certificado de inspeção.
. A placa giratória permite apenas um erro de divisão máximo de ± 3” em relação ao erro de divisão máximo da mesa indexadora (válido para um diâmetro de 1800 mm / > 1800 mm ± 8”).
. É possível uma medição a laser da precisão de divisão.
. Informe os trabalhos de maquinação relacionados ao esquema de perfuração para parafusamento (nível dos pinos).
. Juntamente com o seu pedido, envie os desenhos em formato PDF e modelo 3D ou arquivo DXF / DWG.

NOTAS TÉCNICAS SOBRE O FABRICO
As placas de marcação com um diâmetro superior a 550 mm terão 3 fios auxiliares. Em placas estacionárias, estes fios são selados com buchas. Se necessário, podemos informá-lo sobre os possíveis diâmetros de círculo primitivo e tamanhos de rosca.

TEMPO DE ENTREGA
. Dependendo do diâmetro, entre quatro e oito semanas - incluindo trabalho de perfuração
. As dimensões padrão podem ser fornecidas em curto prazo. (diâmetros externos: 600, 700, 800, 1000, 1100, 1200 e 1600)
. Tratamento de superfície: uma semana necessária de tempo adicional de maquinação
. Alumínio: anodizado
. Aço: quimicamente niquelado
